RFID物联网教学实验平台，是专为高等院校物联网专业和计算机、通讯、电子等专业教学而设计的一套完整的RFID、WSN实验系统。平台板载多种的RFID读写器模块和场景模拟应用模块，硬件提供底层信号测量点，软件支持标准国际指令分析，是一款软硬件功能完善的RFID物联网体系教学科研平台。系统配套丰富的实验例程软件、中间件、和上位机应用软件，除可以用于教学实践外，还可以作为产品开发、科学研究和测试等领域。

RFID物联网教学实验平台包括：多种频段RFID读写器及配套标签、嵌入式M2M网关、场景应用模拟模块、配套软件及教学资源等几大部分。

产品特点

n 多频率、多协议支持，可构建RFID无线网络

平台配套有低频125K模块、高频13.56MHz模块，高频RFID原理机模块，超高频915MHz和有源微波2.4GHz RFID模块；支持ISO15693、ISO14443、ISO18000-2、ISO18000-6C等国际标准协议。

1、低频125K读写器模块，支持ISO18000-2协议，完全支持EM、TK卡及其它125K兼容ID卡片的操作；

2、高频13.56M读写器模块，支持ISO 14443A协议，可以读取Mifare1 S50、Mifare1 S70、Mifare UltraLight、Mifare Pro等射频卡；

3、超高频915M读写器模块，支持ISO18000-6C协议，输出功率可以调整，兼容EPC GLOBAL第二代（Gen2）标准和兼容ISO18000-6标准的各种无源标签；

4、微波2.4GHz读写器模块，采用全球开放的ISM微波频段，支持ISO18000-4\ZigBee协议，可连接多种传感器，组建WSN传感网，并且基于创新性的接口设计，可配置连接上述低频125K、高频13.56MHz、超高频915MHz RFID模块和Cortex-A8网关构成RFID无线网络应用；

n 典型高频RFID原理机，手持RFID终端机开发平台

平台板载13.56M高频RFID开发学习原理机，支持ISO-14443A/B、ISO-15693协议，基于32位ARM处理器STM32的嵌入式系统，全开放式设计，可从最底层学习RFID系统原理及应用。

1、基于32位ARM STM32 嵌入式处理器，接口齐全，包括4x4数字键盘、4.3寸彩色触摸LCD液晶屏，USB接口，SD卡存储接口、RS232串口等，可构成一个完整的高频RFID手持机开发平台；

2、支持IOS18000/ISO15693国际标准指令，通过原理机硬件，逐条分析ISO 14443协议指令和ISO 15693协议指令，并可通过底层软件实现对RFID信号的设置和调整等；

3、硬件上引出RFID信号探测点，可以使用示波器进行波形测量，与软件协议中的指令进行对照和解析，使用者可以更直观、形象地了解RFID国际标准指令执行的情况，掌握这些指令的功能和用法；

n 板载场景模拟应用系统，无缝连接，支持扩展

   为演示多种频段RFID技术的应用，平台板载统一接口，提供高速路ETC收费系统、门禁控制系统应用硬件模块支持，可生动展现物联网RFID技术的应用场景。通过该部分硬件的标准接口还可更换、选配公司配套的更多的应用模块；

1、ETC模块部分提供带有独立MCU 的栏杆的闸机控制系统，可通过软件配置，任意连接平台上的其他模块中应用，包括Cortex-A8网关、125K低频、13.56MHz、915MHz、2.4GHz RFID读写器完成配套应用演示；

2、门禁模块部分提供带有独立MCU的继电器开关和电磁锁，可通过软件配置，任意连接平台上的其他模块中应用，包括Cortex-A8网关、125K低频、13.56MHz、915MHz、2.4GHz RFID读写器完成配套应用演示；

3、场景模拟应用系统基于统一硬件接口，用户可以灵活应用，更换或选择公司配套其他类应用模块，如声光报警、调速风扇、继电器开关、语音合成模块、数码管、点阵LED、OLED液晶显示器等物联网控制模块，构建具有灵活、丰富、生动、特色的物联网场景应用；

n 接口丰富，可扩展性高，支持多种物联网模块

1、系统板载串口复用路由器，采用CPLD硬件逻辑电路，可自定义连接系统主板上12个设备接口。通过串口复用路由器，板载所有模块硬件皆可自由连通RFID原理机、Cortex-A8网关和上位机PC电脑，方便用户使用和实验操作；

2、系统通过统一的硬件接口，可无缝扩展公司配套的GPRS、GPS、WIFI、ZigBee、IPv6、蓝牙、条码识别等功能模块，支持包括温湿度、光照度、继电器、电机、声光报警等30余种传感器模块，是一款功能强大的物联网平台；

3、可选配高频多路复用器和天线板，场强检测板天线信号探测板，可配套进行RFID射频原理的深入学习与测量；

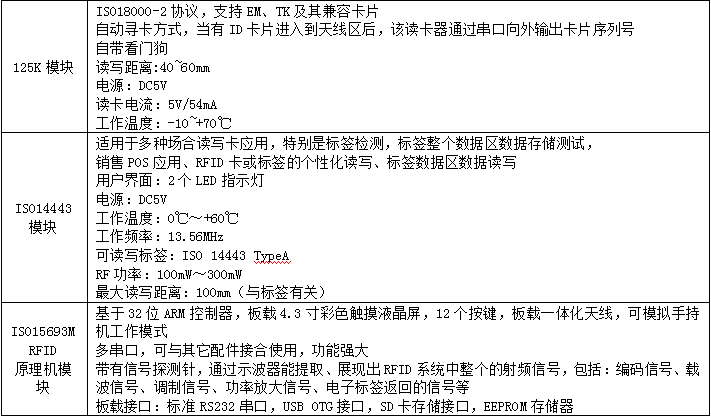

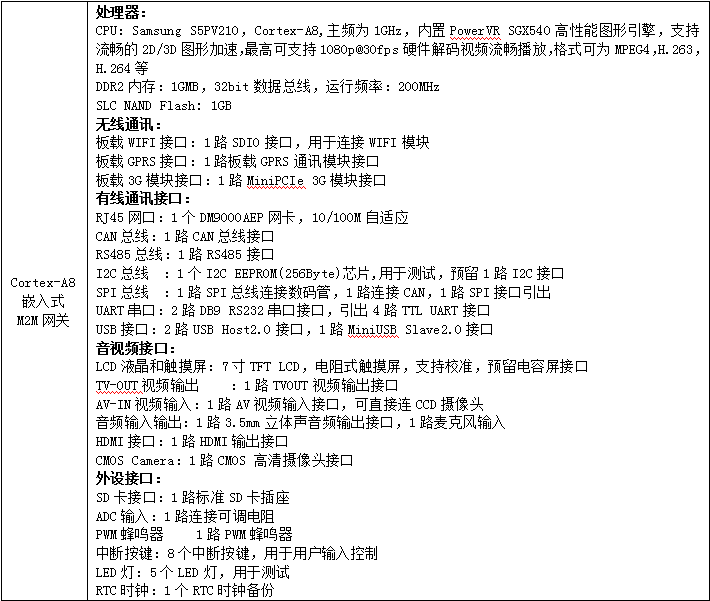

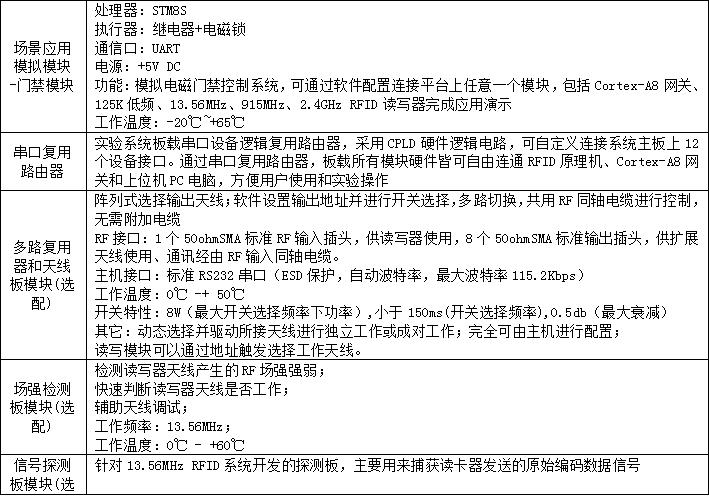

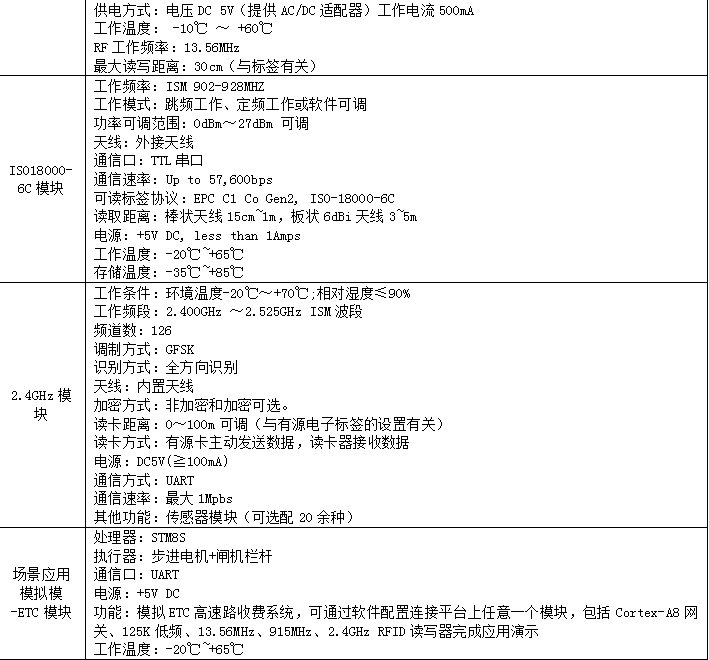

硬件资源

软件资源

  配套相应模块的实验例程及开发工具，提供全部的应用系统的源代码，包括图书馆管理系统、枪支管理系统、门禁管理系统、ETC路费系统、身份识别应用系统、智能货架系统和仓储管理系统，应用系统多卡发卡等系统DEMO软件。让使用者能非常迅速的掌握了应用系统开发的能力。通过实验，可以帮助使用者，不仅使用API接口函数实现RFID应用系统的设计开发，而且还培养使用者从更底层，通过命令更加直接的控制读写器，模拟实现实际系统的功能，模拟整个系统的开发流程，实现整个应用系统的功能。

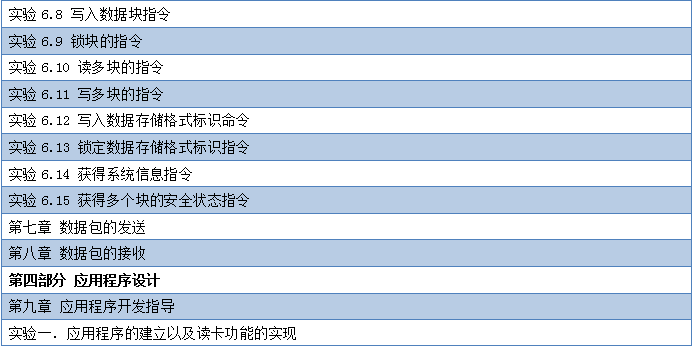

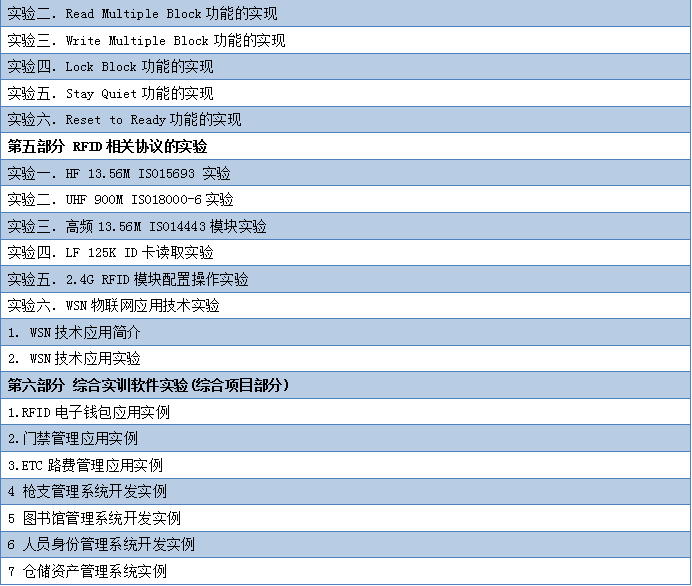

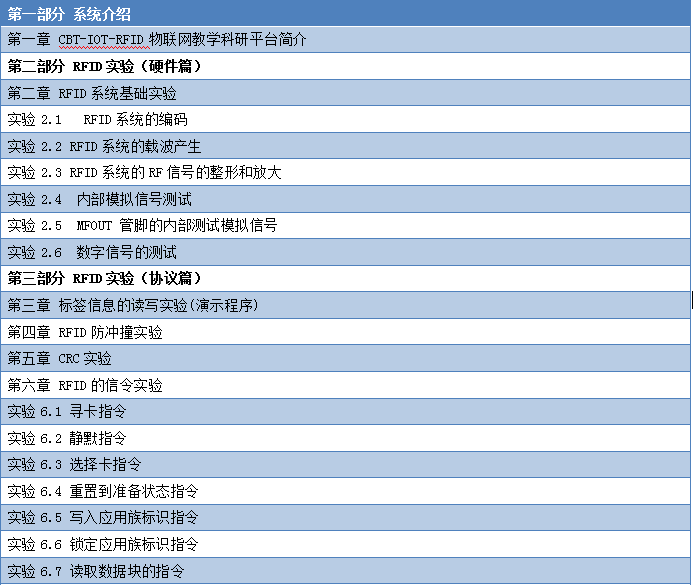

实验目录
